Kit pour plancher de verre extérieur
PLANCHER DE VERRE ou VERRIERE CIRCULABLE
(Disponible en Standard avec des modules de 800 x 1200mm ou en Sur-Mesure)
A PARTIR DE 3490,00 € HT*
A poser soi-même*...
(ou par nos équipes de pose sur toute l'île de France)
Enlèvement sur notre site de
Brie Comte Robert (77)
Télécharger Cahier du CSTB 3448 pour planché vitré, dalles de verres, plancher de verre :
Nous contacter par téléphone : 06 16 46 02 16
email : midf@outlook.fr
DESCRIPTIF DE NOTRE PUIT DE LUMIERE EXTERIEUR
Kit plancher de verre extérieur, comprenant une structure métallique, une dalle de verre tri-feuilleté trempée épaisseur 30mm, montée en double vitrage à bords décalés afin d'éviter tous risques de condensation.
Structure métallique thermolaquée de teinte RAL standard.
Structure fabriquée conformément aux cahiers du CSTB n°3448 et selon les préconisations de notre partenaire SAINT GOBAIN Leader mondial de l'habitat durable.
Kit adapté dans le cadre d'une pose extérieur sur terrasse avec dalles sur plots.
Composition du vitrage : dalle de verre tri feuilletée trempée clair ou extra clair 12/12/6mm type Lite-floor, montée en double vitrage à bords décalés permettant une isolation évitant tous risques de condensation par choc thermique.

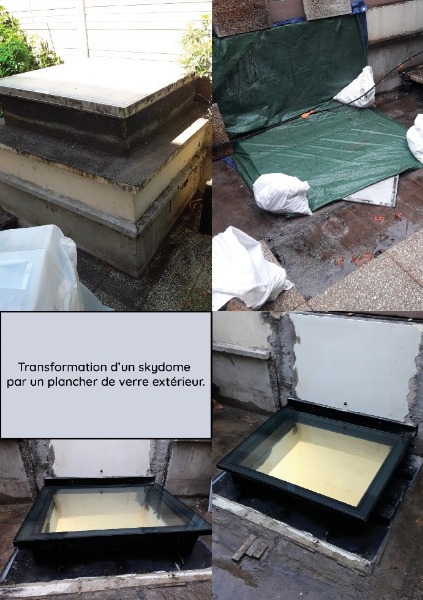

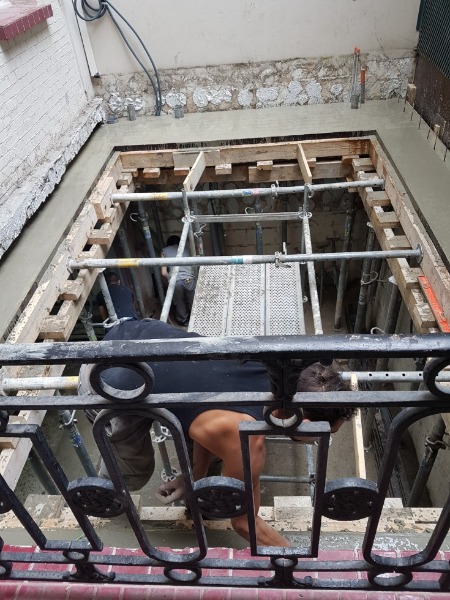

Transformation d'un Skydome (lanterneau béton) par un plancher de verre extérieur. Et mise en place de la terrasse sur plots permettant d'obtenir la même altimétrie sur l'ensemble de la terrasse.
Chantier : Saint Maur des Fossés
Remplacement d'un lanterneau par un plancher en verre circulable.
Principe Kit puits de Lumière Extérieur

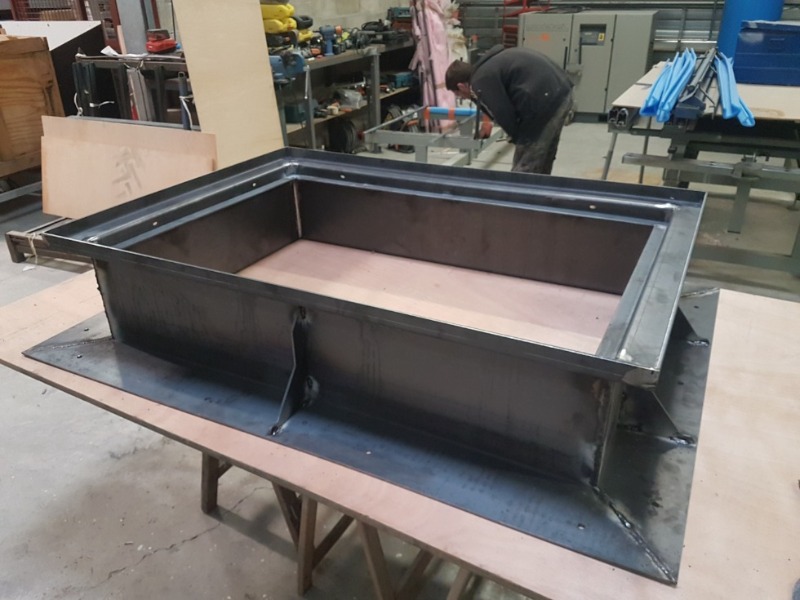

Exemple de structure métallique (type costière) de plancher de verre extérieur brut avant thermolaquage
Principe de pose d'un plancher de verre extérieur sur terrasse sur plots
La structure métallique type costière doit impérativement avoir une hauteur minimale de 100mm afin de permettre la réalisation d'une remontée d'étanchéité permettant d'éviter une infiltration des eaux pluviales. La tête d'étanchéité sera ensuite protégée par un habillage mis en place par nos soins.
Le remplissage est constitué d'une dalle de verre tri-feuilletée trempée montée en double vitrage à bords décalés. La charge d'exploitation avec ce type de vitrage (2 verres de 12mm + 1 verre de 6mm formant couche d'usure) est de 350kg/m².
Définition d'une terrasse sur plots
Une terrasse sur plots est une terrasse surélevée reposant sur des plots. Les plots sont posés directement sur le sol, réglables en hauteur et permettent ensuite d'accueillir le revêtement de votre choix (carrelage, dalles ou des lames).
Plancher de verre, plancher vitré, verrière circulable, plancher vitré, sol en verre.
Intervention en Ile de France, seine et marne, Val de Marne, Essonne, Seine Saint Denis, Hauts de Seine et département limitrophes.
Possibilité d'expédition de nos planchers de verre sur toute la France.

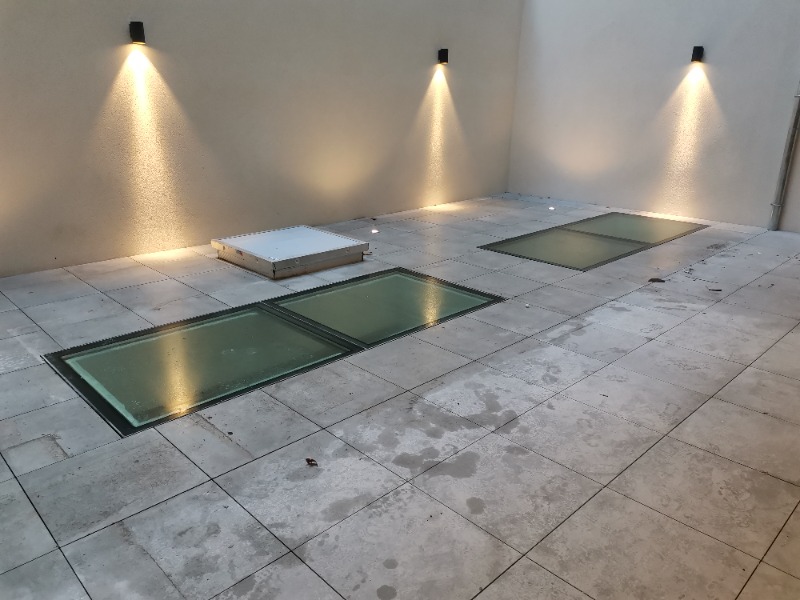

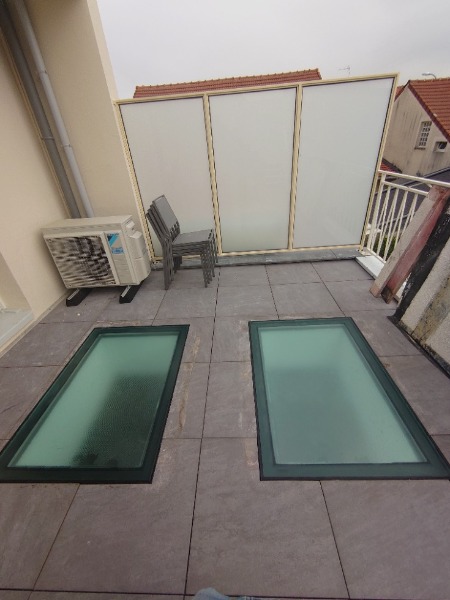

Photos de réalisations d'un plancher de verre extérieur
Comment installer un plancher de verre extérieur ?

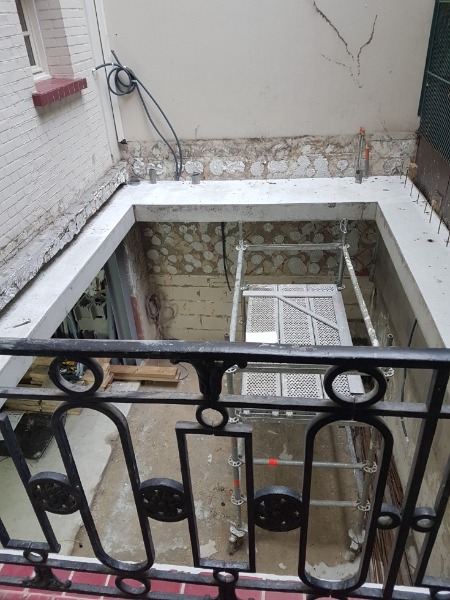

Avant d'installer un plancher de verre extérieur, il faut prévoir en amont une intervention maçonnerie. En effet une semelle béton doit être réalisée en périphérie afin de permettre la mise en place de chéneaux permettant l'évacuation des eaux pluviales.
Ensuite, l'ensemble de la structure métallique (costière) sera assemblée et boulonnée afin de former le quadrillages des futurs volumes verriers.
Un joint caldalle d'une dureté comprise entre 30 et 45 shores afin d'éviter tout affaissement dans le temps sera mis en place sur l'ensemble des aciers. Pour finir, il ne restera plus qu'à réaliser le calepinage des dalles de verre et de réaliser un joint d'étanchéité.
Comment est fabriqué un plancher de verre extérieur ?
Après le déplacement d'un métreur chargé de faire un relevé de côtes précis, les éléments sont transmis à notre bureau d'études qui va réaliser une note de calculs afin de définir le dimensionnement des fers du planché vitré. Notre bureau d'études va ensuite réaliser des plans afin que vous validiez l'esthétique proposé de votre projet. Dès réception de votre accord, nous lançons la fabrication de cette verrière circulable. L'ensemble des éléments du plancher de verre est ensuite envoyé en peinture pour y être thermolaqué de la teinte de votre choix et éviter ainsi tous risques de rouille.
L'ensemble des aciers est assemblé boulonné.

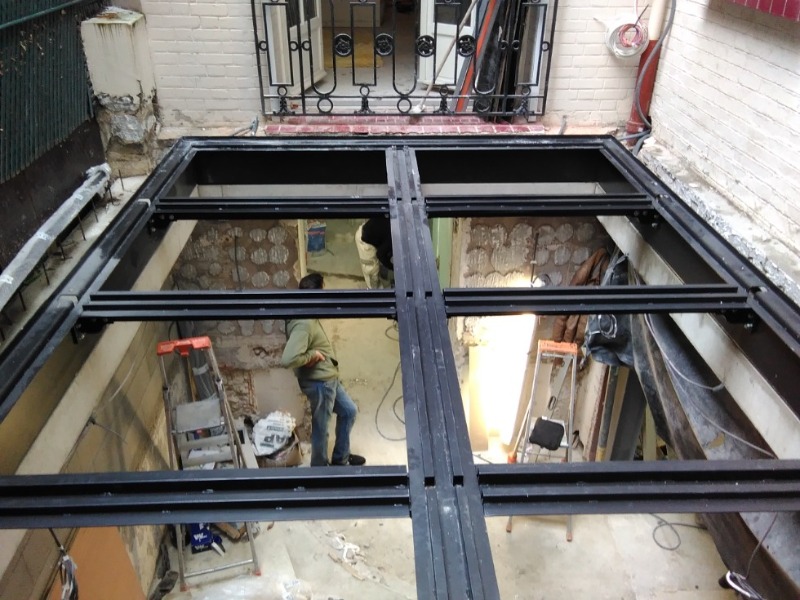

Montage à blanc de la structure métallique du plancher de verre extérieur
Quel composition de verre pour un plancher vitré circulable ?
Dans un plancher de verre extérieur, vous devez avoir une charge d'exploitation de 350kg/m². Ce qui signifie que la composition de la dalle de verre doit être :
Un tri feuilleté trempé Lite-floor ou équivalent composé de :
PLANICLEAR (6 mm) verre du dessus formant la couche d'usure
PVB standard (2 x 0,38 mm) films entre les verres
PLANICLEAR (12 mm)
PVB standard (2 x 0,38 mm)
PLANICLEAR (12 mm)
---------------------------------------
Cavité 1 ARGON (90%) / AIR (10%) / 16 mm
---------------------------------------
PLANITHERM XN
PLANICLEAR (4 mm)
PVB standard (2 x 0,38 mm)
PLANICLEAR (4 mm)
Doit on mettre un traitement antidérapant sur un plancher vitré circulable ?
Une dalle de sol en verre antidérapant est un vitrage composé de motifs en relief qui permettent de limiter les risques de chutes.
Un verre antidérapant est utilisable aussi bien en usage public que privé. Ce vitrage est fortement recommandé pour les applications en extérieur ou sur de marches d'escalier en verre.
Le verre antidérapant peut être transparent ou translucide.
Nous vous invitons à découvrir les modèles ci-dessous.
Il est fortement recommandé de prévoir un traitement antidérapant sur votre plancher de verre. En effet, la rosée du matin ou un coup de gel pourrait le rendre particulièrement glissant et occasionner des risques de chutes.
Il existe de nombreux motifs pour le choix de votre antidérapant : transparent ou dépoli.
Quelques exemples d'antidérapant : Xtragrip, Lunaris etc...
Antidérapant LUNARIS T (pixel clair) LUNARIS S (pixel mat) ALUMINIUM X (dépoli)
Quelle différence entre un verre clair et un extra clair ?
Le verre extra clair ou extra blanc est un verre dont la composition se distingue par sa très faible teneur en oxyde de fer. Comparé au verre clair, cette caractéristique lui confère une moindre coloration, en particulier sur sa tranche, une transmission lumineuse plus élevée et une absorption énergétique plus faible.

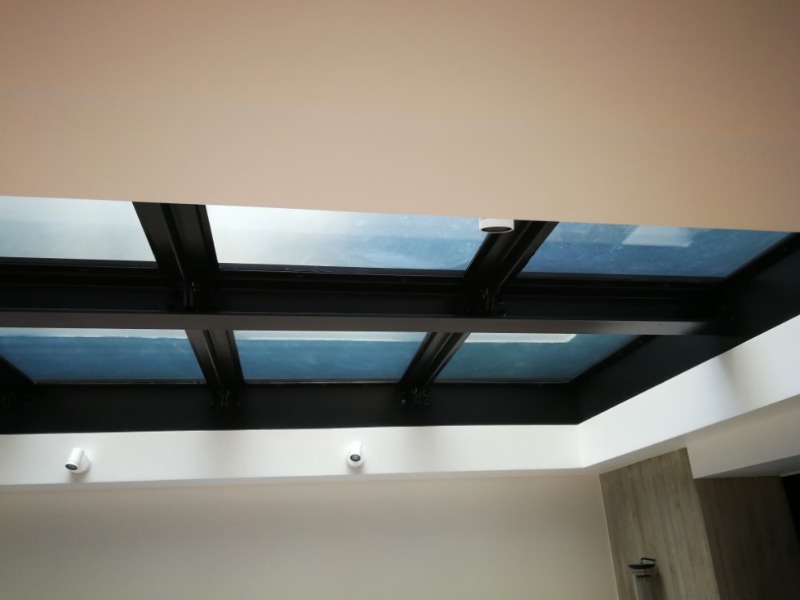

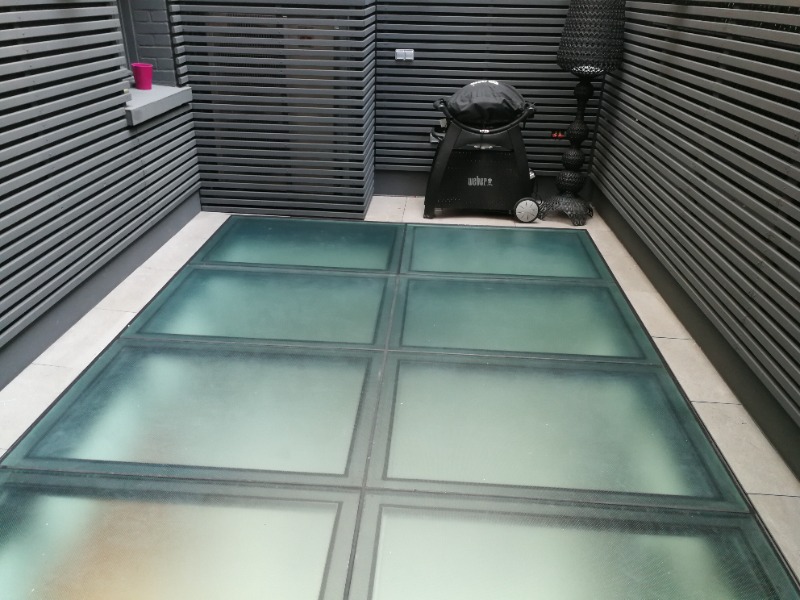

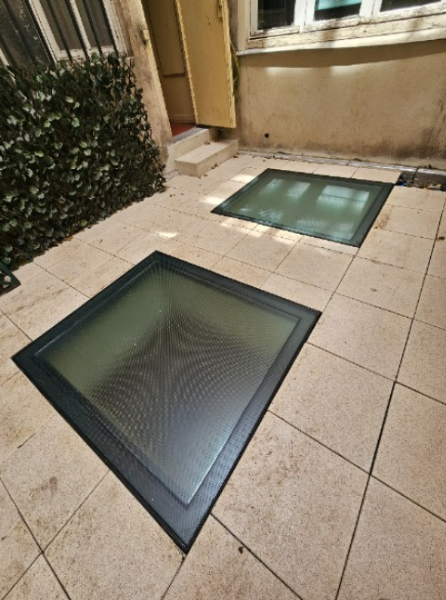

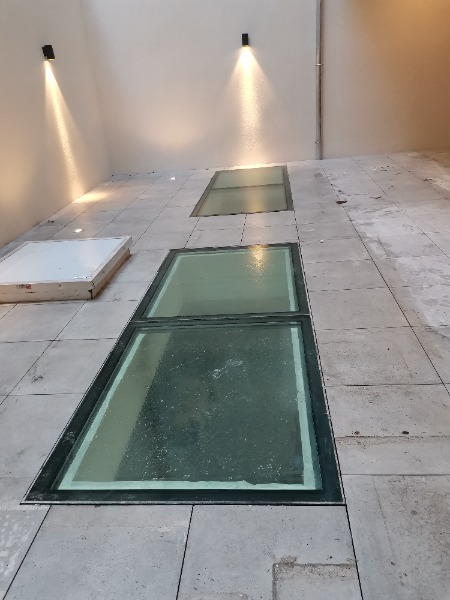

Autres réalisations plancher vitré extérieur

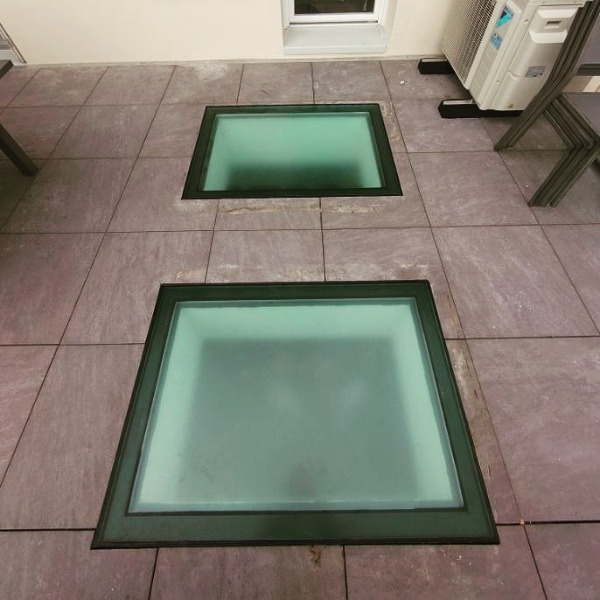

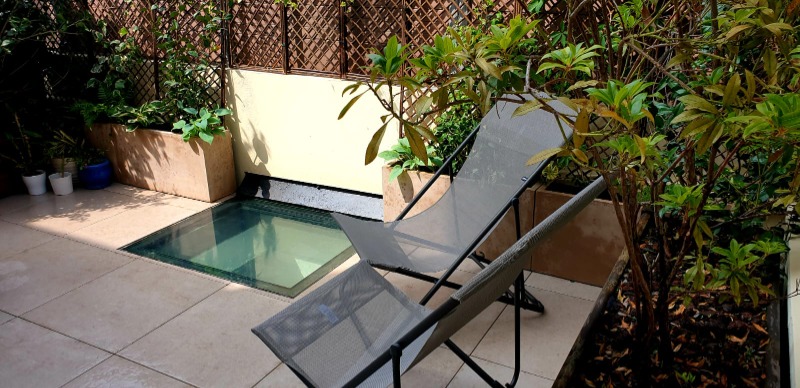

Exemples de réalisations de plancher de verre ou plancher vitré extérieur pour une terrasse sur plots.
Fabrication, fourniture et pose de planchers de verre intérieur, extérieur et coupe-feu sur Paris et les départements d'Ile de France (77, 78, 91, 92, 93, 94, 95) + les départements limitrophes.
Suive ce lien pour retrouver nos réalisations planchers de verre extérieur
